工程绘图实验桌,制图实验桌,工程制图实验室设备

一、概述
工程制图课是工程界的语言,工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。

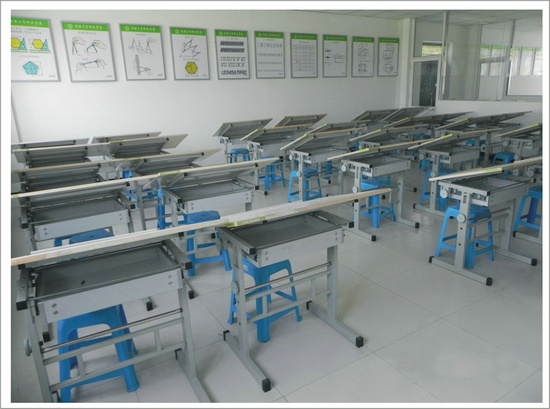

工程绘图桌

二、设备简介
1、规格尺寸
教师桌规格:1600*800*800mm;
学生桌规格:1300*620*730mm;
2、用料规范及特点
工程绘图桌是根据制图课学习的要求设计的,符合人体工程学,设计新颖,稳定可靠,功能齐全。板面斜度具有0-40度范围可调, 转动手柄即可调节面板倾角,传动部分为中碳钢和铝合金材质的螺旋传动,坚固耐用。台面下的抽屉可放文具、资料等。右边可放置电脑,是一款具有手工画图和电脑做图的一体化工程制图桌。是各大院校的理想首选制图实验室设备。
3、结构介绍
钢木结构桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC封边,经由自动封边机加热180摄氏度胶封。桌体下部为左右两边为钢质支撑架连接,结实美观; 绘图板为高级90*60mm一号绘图板;凳子为钢塑结构圆凳;

三.技术参数
三聚氢胺(刨花)板:16mm厚优质刨花板,三聚氢胺贴面,符合绿色环保E1级标准。
特点:色泽鲜明,硬度大,耐磨,耐热性好。耐化学药品性能好,能抵抗一般的酸、碱、油脂及酒精等溶剂的磨蚀。表面平滑光洁,容易维护清洗。
封边处理:台湾硕泰公司生产的优质封边条封边,环保胶水。
塑钢升降凳:PVC座面,钢管身 ;管身钢材厚度:1mm烤漆处理;凳面厚6mm,底坐三锥形设计,平稳牢固。整体高度45cm。
凳面采用模具一次成型的工程塑料面、立柱采用φ50×1.2mm圆管,金属冲压成型、经过酸洗、磷化、静电喷塑,表面平整光滑,色彩协调,漆层均匀一致,执行标准:GB/T3325。漆膜耐冲击测定按GB1732,耐化学测定按GB1763执行。

(一)学生桌配置:

规格1300*620*730mm;
(1)90cm丁字尺
(2)90*60cm一号绘图板
(3)精密绘图仪器(5件一套)
(4)25cm曲线板
(5)30cm多用斜角三角板
(6)美工刀
(7)三棱比例尺
(8)多功能模板
(9)大圆弧模板
(10)不锈钢多用擦图片
(11)画圆模板
(12)绘图铅笔(5支一套)
(13)81a绘图笔
 (14) 四脚凳塑料(1张)
 (15) 学生桌(1张)
(16)电脑有学校自配

(二)老师桌配置:

规格1600*800*800mm;
(1)1200cm丁字尺
(2)120×90cm零号图板
(3)精密绘图仪器(12件一套)
(4)高亮度书写投影(1台)
(5)投影薄膜(一盒)
(6)银幕(一幅)
(7)制图基本技能挂图(一套16张)
(8)滑动转椅(一张)
(9)25cm曲线板
(10)30cm多用斜角三角板
(11)美工刀
(12)三棱比例尺
(13)多功能模板
(14)圆弧模板
(15)不锈钢多用擦图片
(16)画圆模板
(17)绘图铅笔(5支一套
(18)速成制图小模型(55件一套)
(19)81a绘图笔
(20) 老师桌(1张)
(21)电脑有学校自配

工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。
本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用,拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。

(1) 规格(L×W×H):900×600×780mm
(2) 产品特点和主要结构:
根据制图课程教学的要求,多功能设计,桌面的倾角调节,具有工程制图课程配套绘图和绘画学习和作业功能。 桌面采用专利旋钮进行调倾角0°-70°,桌面高度采用国标高度为780mm;台面的上下升降调节功能,台面高度为:660-820mm。支架和部件为1.0mm的矩钢管结构和不锈钢管,桌面图板下面设有钢制固定文具储物屉;绘图板前设有文具槽,可放置丁字尺和铅笔、橡皮等文具;在正面和图板下可放置绘图文具和图纸;图板为优质椴木绘图板。特点:多功能工程制图绘图桌,调节灵活轻便,结构稳定,牢固耐用,适合工程制图课程作业配套,为制图室常用绘图桌之一。

制图桌


制图桌配置:

教师桌配备仪器和工具
1 120cm丁字尺
2
120×90cm零号绘图板
3
、 精密绘图仪器(12件)
4
、 高亮度书写投影仪
5
、 投影薄膜
6
、 银幕
7
、 制图基本技能挂图(16张)
8
、 活动转椅
9
25cm曲线板
10
30cm多用斜角三角板
11
、美工刀
12
、三棱比例尺
13
、多功能模板
14
、圆弧模板
15
、不锈钢多用擦图片
16
、画圆模板
17
、绘图铅笔(5支)
18
、速成模型(55件)
19
81A212型绘图笔

学生桌配备仪器和工具
1 90cm丁字尺
2
90×60cm一号绘图板
3
、 精密绘图仪器(5件)
4
25cm曲线板
5
30cm多用斜边三角板
6
、 美工刀
7
、 三棱比例尺
8
、 多功能模板
9
、 大圆弧模板
10
、 不锈钢多用擦图片
11
、 画圆模板
12
、 绘图铅笔(5支)
13
81A绘图笔
14
、 速成模型(55件)
15
、 学生凳

KH-Ⅲ型豪华型工程制图实验室设备

工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。
该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。
本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用,拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。
学生桌规格:110*62*73cm(KH-Ⅰ、Ⅲ型) 140*46*73cm(KH-Ⅱ型) 教师桌规格:153*90*80cm
本系列
教学设备
经使用后,深受广大师生欢迎,改变了以往上下课搬图板或绘图没有图板,在寝室随处画等现象,大大提高了绘图效率,改善了图画质量,全面提高教学质量。
对于非机、非土类专业,因为仅使用二号以下的图幅,故可选用小号制图桌,这样占地面积相应减小,附件也适当减少。




教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 机械制图模型(38件)
除上述8项外,教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔(5支)
13、 81A绘图笔

绘图桌

工程制图实验设备  单价:2500(学生桌)  3000元(老师桌)

绘图桌椅



制图桌

制图桌

KH-Ⅲ型工程制图实训室设备(钢木结构)









KH-Ⅱ型工程制图实训室设备







KH-Ⅱ型工程制图实训室设备
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 机械制图模型(38件)
除上述8项外,教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 60cm丁字尺
2、 60×45cm二号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔(5支)
13、 81A绘图笔

KH-Ⅰ型工程制图实训室设备




教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器(12件)
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图(16张)
8、 活动转椅
9、 机械制图模型(38件)
除上述8项外,教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔(5支)
13、 81A绘图笔

工程制图实验室

KH-Ⅰ型工程制图实训室设备



工程制图绘图桌
